Leica BLK ARC
MODULO DI SCANNER AUTONOMO
BLK ARC è un versatile modulo di scansione mobile per robot e altri vettori. Può essere integrato con veicoli robotici per permettere la scansione laser mobile autonoma.
SCOPRI CON NOI LA SCANSIONE AUTONOMA
Ecco alcuni esempi di integrazioni disponibili per BLK ARC.
Il nostro primo vettore è stato il robot Boston Dynamics Spot. Spot, in combinazione con BLK ARC consente missioni di scansione autonome e ripetibili.
ANYmal di ANYbotics è un robot che si integra a Leica BLK ARC per la cattura della realtà autonoma. Utilizzando BLK ARC, ANYmal crea dettagliati modelli 3D. BLK ARC è perfettamente integrato con l’interfaccia di funzionamento del robot e genera istantaneamente un gemello digitale di alta precisione.
Uno Scanner unico nel suo genere
La velocità della scansione dinamica unita alla capacità di creare nuvole dense e definite della scansione statica
Le potenzialità di Leica BLK ARC impiegato nel rilievo di una casa in Val Seriana.
Abbiamo scelto di BLK ARC come unico strumento per la scansione di interni, esterni ed una parte di bosco, grazie alla possibilità di effettuare sia scansioni statiche che scansioni dinamiche.

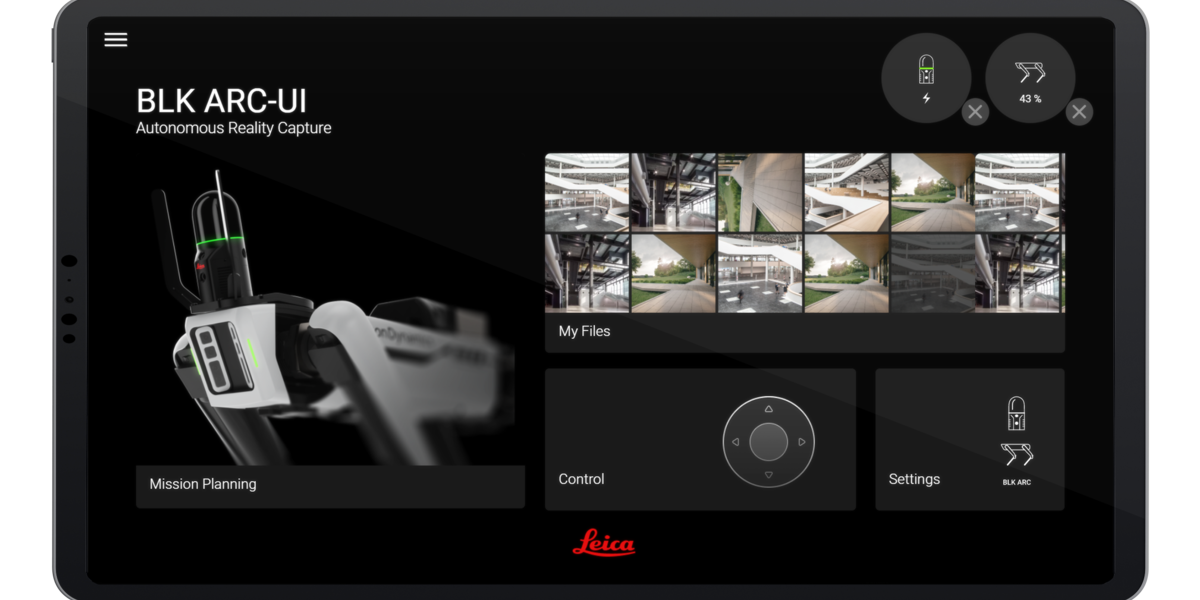

Funzionamento utente da remoto
Pianificazione del percorso on-line
Nuvole di Punti
Digital Twin
Domande?
CARATTERISTICHE E DIMENSIONI
Custodia Alluminio anodizzato nero e copertura in gomma
Dimensioni Altezza: 282 mm | Diametro: 80 mm
Peso 750 g (850 g inclusa la batteria)
Custodia per il trasporto Custodia per il trasporto BLK2GO PULSE
OPERATIVITÀ
Funzionamento indipendente Funzionamento ad un solo pulsante
DISPOSITIVO MOBILE App BLK Live per iOS e Android che comprende:
Vista Live 2D e 3D colorizzata
Vista in soggettiva colorizzata durante e dopo la scansione
Feedback e guida del sensore smart
Stato del dispositivo e telecomando
Esportazione dati: E57, .jpg, .csv
Caricamento dati diretto su Reality Cloud Studio, powered by HxDR
Comunicazione Wireless (connessione via app)
Memoria interna 40 ore di scansioni (dati compressi)
20 ore (dati non compressi)
Memoria interna 256 GB
Batteria Batteria sostituibile, ricaricabile Li-Ion (Leica GEB821)
40-45 minuti
SCANSIONE & IMAGING
LiDAR Time-of-Flight
Numero di sensori 2
Campo visuale 210° (orizzontale) / 85° (verticale)
Risoluzione spaziale 7.816 punti laser
Frequenza fotogrammi 5 fps
Schema di scansione Griglia esagonale omogenea
Portata di misurazione Min. 0,5 – fino a 10 m
Classe laser 1
Lunghezza d’onda 940 nm (invisibile)
Fotocamera ad alta risoluzione:
Numero di videocamere 1
Campo visuale 90° (orizzontale) / 120° (verticale)
Risoluzione 12 Mpixel
Sistema di visione panoramica
Numero di videocamere 3
Campo visuale 300° (orizzontale) / 135° (verticale)
Risoluzione 4,8 Mpixel
PRESTAZIONI DEL SISTEMA
(BASATO SU GRANDSLAM)
Range noise * **
Tempo reale: +/- 15 mm
Post-elaborazione: +/- 5 mm
Precisione uso interno *** +/- 2 cm
SPECIFICHE AMBIENTALI
Robustezza Progettato per uso interno
Temperatura operativa Da 0 a +40 °C
Protezione da polvere/umidità IP54 (IEC 60529)
ELABORAZIONE DATI
Trasferimento dati Wireless e USB 3.0
Software per desktop Leica Cyclone REGISTER 360 PLUS e Cyclone REGISTER 360 PLUS (Edizione BLK)
Software cloud Reality Cloud Studio, powered by HxDR
