Rilievo Visuale con Realtà Aumentata

Leica GS11

Name: Leica GS11
Brand: Leica Geosystems

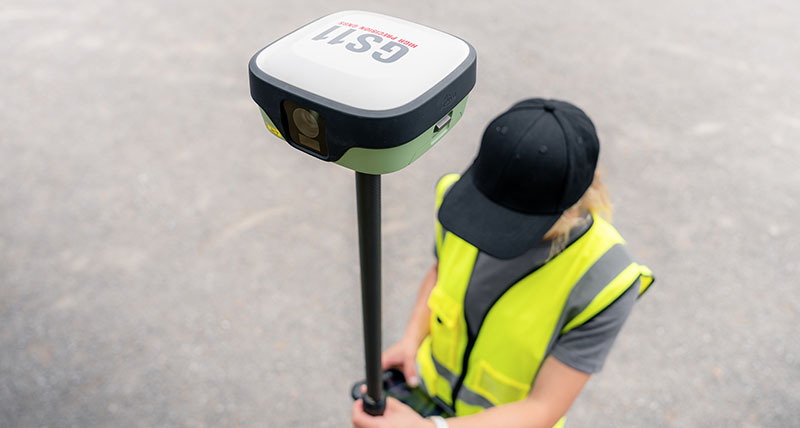

La prima smart antenna Leica che unisce il posizionamento GNSS alla vista della fotocamera: inquadri il punto, lo misuri dall'immagine e verifichi il picchettamento in realtà aumentata prima di lasciare il cantiere.

Realtà Aumentata Misura da Immagine Batterie Hot-Swap

Richiedi Preventivo Vedi Specifiche

Cos'è

Il lavoro di tutti i giorni, fatto bene

Il GS11 nasce per il rilievo di routine: quello che va fatto a norma di professione, spesso da squadre con esperienza diversa. Insieme al software di campagna Leica X-PAD e al tablet Leica CSX8 porta un unico flusso di lavoro dalla presa in campo alla restituzione in ufficio.

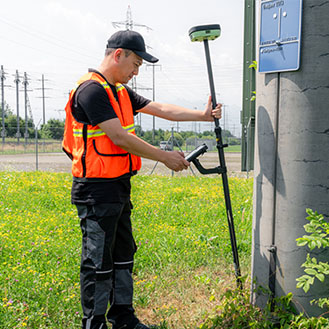

La compensazione dell'inclinazione è senza calibrazione e immune alle interferenze magnetiche: lavori con l'asta inclinata senza pensarci, e ogni misura registra automaticamente il valore di inclinazione.

Vedi i dati tecnici completi

Perché Sceglierlo

I punti di forza del GS11

Guida in realtà aumentata per il picchettamento: i punti di progetto compaiono sovrapposti alla ripresa dal vivo

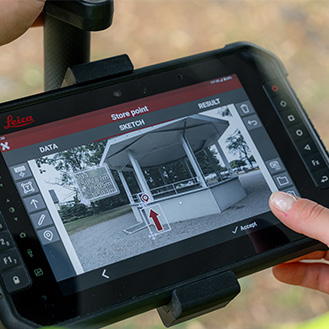

Misura dei punti dall'immagine: tipicamente 5 mm + 2 mm/m fino a 10 m di distanza

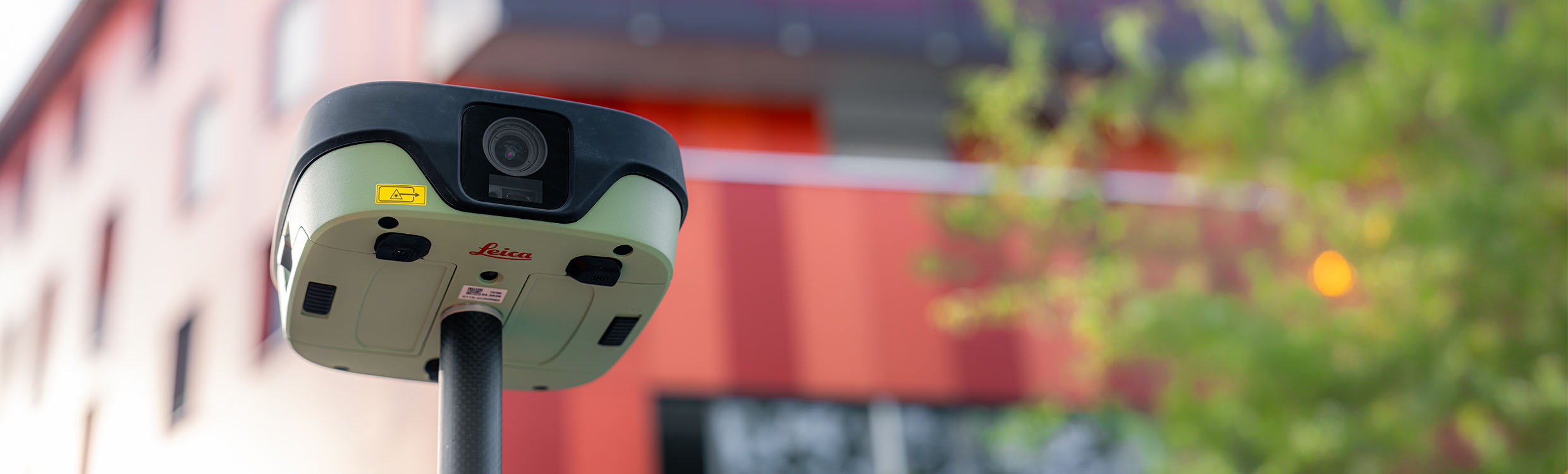

Laser verde di Classe 3R sulla versione GS11 I, fino a 25 m per i punti che non si raggiungono

Doppia batteria sostituibile a caldo: cambi l'alimentazione senza spegnere e senza perdere l'inizializzazione

Validazione visuale in tempo reale: controlli che il lavoro sia completo mentre sei ancora sul posto

Applicazioni

Dove si usa il GS11

01

Picchettamento in Cantiere

La guida in realtà aumentata mostra il punto di progetto sulla ripresa dal vivo: anche un operatore meno esperto trova la posizione senza esitazioni.

02

Rilievo di Sottoservizi

Documenti lo scavo con le immagini e misuri dalle foto i punti che non si raggiungono con la palina, prima della chiusura.

03

Aggiornamento Catastale

Confini e particelle con compensazione dell'inclinazione, e la verifica visuale del rilievo completo prima di smontare.

04

Squadre Multiple

Un solo flusso di lavoro in X-PAD su tutti gli strumenti compatibili: chi cambia squadra o strumento non deve reimparare il software.

Per Chi È

Riduce la distanza fra chi ha vent'anni di campo e chi è appena arrivato

È il punto su cui Leica ha costruito il prodotto: gran parte del lavoro topografico è attività di routine che va svolta a livello professionale, spesso da squadre con livelli di esperienza differenti. X-PAD è deliberatamente semplice, con un unico flusso di lavoro chiaro.

Per uno studio o un'impresa questo significa due cose concrete: il tecnico nuovo diventa autonomo prima, e il rilievo torna in ufficio documentato con le immagini, non solo con le coordinate.

Parliamo della tua squadra

La Configurazione

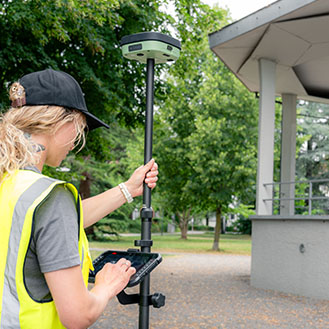

GS11, CSX8 e X-PAD lavorano insieme

Leica GS11 — la smart antenna GNSS. La GS11 I ha le due fotocamere e il laser, la GS11 T la sola compensazione dell'inclinazione

Leica CSX8 — il tablet Android rugged da 8 pollici su cui gira X-PAD, leggibile al sole e con batteria sostituibile

Leica X-PAD — il software di campagna con viste 2D, 3D, mappa e cantiere

Leica X-PAD Fusion — l'estensione per l'ufficio, con lo scambio dati via Hexagon GeoCloud

Hexagon SmartNet — le correzioni di rete per lavorare in RTK senza installare una base

Vedi gli abbonamenti SmartNet

X-PAD funziona anche con Leica GS05 e con la stazione totale robotica Leica TS13: un unico software su più strumenti.

Dati Tecnici

Specifiche della configurazione

Le due versioni

Compensazione inclinazioneGS11 T sì · GS11 I sì

Imaging e rilievo visualeGS11 T no · GS11 I sì

Misura con laserGS11 T no · GS11 I sì

Modem UHFGS11 T 410–470 MHz · GS11 I 403–473 MHz

GNSS e precisione

CanaliOltre 1.400, multifrequenza e multi-costellazione

CostellazioniGPS, GLONASS, Galileo, BeiDou, QZSS, NavIC, SBAS (WAAS, EGNOS, MSAS, GAGAN)

RTK reteOrizz. 8 mm ± 0,5 ppm / Vert. 15 mm ± 0,5 ppm

RTK base singolaOrizz. 8 mm ± 1 ppm / Vert. 15 mm ± 1 ppm

Inizializzazione RTKTipicamente meno di 5 s

RTK con asta inclinataIncertezza orizz. aggiuntiva sotto 2 mm + 0,3 mm per grado, fino a 30° di inclinazione

Post-processing staticoOrizz. 3 mm + 0,1 ppm / Vert. 3,5 mm + 0,4 ppm con osservazioni lunghe

PPPBeiDou B2b orizz. 5 cm / vert. 10 cm, convergenza 20 min · Galileo HAS orizz. 20 cm / vert. 40 cm

Correzioni di reteHexagon SmartNet NRTK e altri servizi — VRS, FKP, iMAX, MAC

Rilievo visuale e laser — GS11 I

Fotocamera frontale2 MP global shutter, campo 80° × 69°, 25 fps

Fotocamera inferiore5 MP rolling shutter, campo 80° × 69°, 25 fps

Misura da immagineTipicamente 5 mm + 2 mm/m in 2D, fino a 10 m di distanza

Misura con laserTipicamente 10 mm + 5 mm/m in 2D, fino a 25 m di distanza

Tipo di laserVerde, Classe 3R

Alimentazione, peso e ambiente

BatterieDue Li-Ion sostituibili a caldo, 3,35 Ah / 7,2 V (24,12 Wh)

AutonomiaFino a 12 h in modalità rover GNSS (senza picchettamento AR)

Alimentazione esterna12 V DC nominali, campo 10,5 – 26,4 V DC

Peso1,27 kg — 3,50 kg nella configurazione rover RTK su palina

Dimensioni167 × 167 × 72 mm

Temperatura d'esercizioDa −10 a +60 °C con fotocamera e laser · da −30 a +65 °C senza fotocamera

ProtezioneIP66 / IP67, umidità 95%, resistente a forti vibrazioni

CadutaResiste al ribaltamento su superficie dura da palina di 2 m

MemoriaInterna fino a 8 GB, registrazione RINEX fino a 20 Hz

Comunicazioni

PorteSeriale Lemo, USB-C, Bluetooth 5.0, WLAN 802.11 a/b/g/n/ac

Modem LTE integratoBande 1, 2, 3, 4, 5, 7, 8, 12, 13, 18, 19, 20, 25, 26, 28, 38, 39, 40, 41

Modem UHF integratoRicezione e trasmissione, 1 W max — canalizzazione 12,5 / 25 kHz

Protocolli RTKCMR, CMR+, RTCM 3.0 e 3.2 MSM · NMEA 0183 v4.00 e v4.10

SicurezzaTLS 1.0 / 1.1 / 1.2

InterfacciaPulsante on/off e 4 LED di stato, web server integrato

Tablet Leica CSX8

Display8" WUXGA 1920 × 1200, 500 nit, Corning Gorilla Glass 5

InterazioneMulti-touch a 10 dita, stilo attivo USI 2.0

Sistema operativoAndroid con Google Mobile Services

ProcessoreQualcomm SM4350AC Octa-Core 2,2 GHz

Memoria8 GB RAM LPDDR4x, 256 GB UFS 2.2

BatteriaLitio-ioni 8.200 mAh sostituibile, fino a 15 h di autonomia

ResistenzaCaduta 1,5 m su marmo (IEC 60068-2-31), IP66 / IP68

TemperaturaDa −20 °C a +60 °C

Software Leica X-PAD

PiattaformaTablet e smartphone Android, ottimizzato per Leica CSX8

Viste2D, 3D, mappa e cantiere integrate

Strumenti compatibiliLeica GS11, Leica GS05, Leica TS13

Campo-ufficioLeica X-PAD Fusion con Hexagon GeoCloud

Dati tecnici ufficiali Leica Geosystems, datasheet Leica GS11 (1077467it — 09.26). Precisione, affidabilità e tempi di inizializzazione dipendono da numero di satelliti, tempo di osservazione, condizioni atmosferiche e multipath: i valori indicati presuppongono condizioni da normali a favorevoli. Specifiche soggette a modifica senza preavviso. Pagina ufficiale del prodotto. Per la configurazione adatta al tuo lavoro chiedici una verifica.

Vuoi provare il GS11 in cantiere?

Ti mostriamo il rilievo visuale sul tuo lavoro, con il tuo progetto caricato in X-PAD. Dimostrazione senza impegno in Campania.
